全自動運動粘度測定儀的工作原理

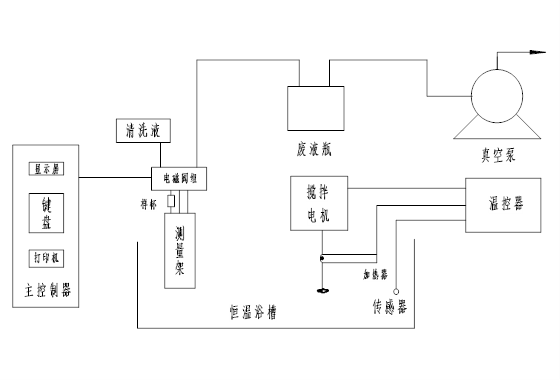

1、儀器工作原理框圖

2、溫度控制系統

溫度控制部分由恒溫液槽、溫控器、加熱器、攪拌器、溫度傳感器組成。恒溫液槽是一個透明玻璃缸，里面裝需有變壓器油或者水作為恒溫介質，。打開加熱開關后，儀器進入自動加熱控溫工作狀態。

3、光電粘度計組件

光電粘度計組件包括毛細管粘度計、光電傳感器、固定支座和樣杯等部分。采用烏氏粘度管，粘度管和樣杯被固定在一個支座上，在粘度管測量泡上下出口處的平直部分（即上下刻線處）各安裝一對光纖傳感器用以檢測管內試樣的液面。

4、主控制器系統

主控制器系統由單片機、打印機、主控制板、顯示器、數字鍵盤、電源等部分組成。它們被安裝在一個機箱內。打印機用以打印輸出測量結果報告單,若輸出報告打印設置應為是狀態,否則為不打印。單片機是整個控制器的核心部件。儀器的啟動和停止，參數和數據的輸入、光電信號的工作狀態的檢查、整機的運行都是在它的管理下進行的。
