潤滑脂四球機SH/T0204試驗機的結構及工作原理

 試驗機結構

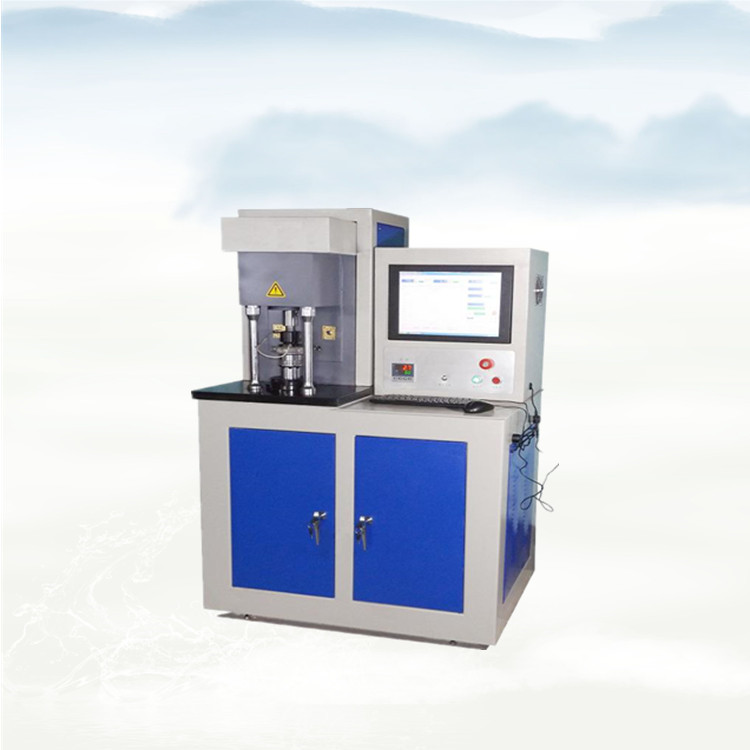

該試驗機主要由主軸及其驅動系統、施力系統、摩擦副、電氣控制箱等部分組成。由試驗機外觀照片可以看到，試驗機下部是機座，機座左部裝有加載活塞。在機座的左上部是主軸及驅動系統，在主軸和活塞之間是摩擦副和摩擦力測量機構。在機座的右上部是電氣控制箱，完成試驗機各參數的測量和控制。

工作原理：

1主軸及驅動系統

主軸及其驅動系統由交流電機、圓弧齒形帶、圓弧齒形帶輪、測速齒輪、磁電傳感器、主軸、一對向心推力軸承及主軸轉速測量控制系統和主軸轉速測量顯示系統等組成。主軸轉速測量控制系統采用的是交流變頻調速器，它可對電機進行無級調速，電機再通過一對圓弧齒形帶輪、磁電傳感器將測得的轉速信號分別傳至主軸轉速測量控制系統和主軸轉速測量顯示系統，從而實現主軸轉速的閉環控制和主軸轉速的測量顯示。

2 摩擦副及摩擦力測量系統

該試驗機主要是以四球摩擦副的形式進行潤滑劑的極壓和抗磨損試驗。在試驗時，上面的一個鋼球通過鋼球夾頭固定在主軸下端的1：7錐孔中，并隨主軸一起轉動；下面三個鋼球固定在油盒中，不得轉動和滾動。油盒放在力矩輪上，力矩輪下面有一副推力軸承，使上、下摩擦副在試驗過程中可自動對中。試驗力是由活塞，經過推力軸承，力矩輪、油盒傳遞到摩擦副上的。當上、下摩擦副間有一定的試驗力，而主軸以一定的速度轉動時，上、下摩擦副間就產生一定的摩擦力帶動油盒、力矩輪等一起轉動。為了測量摩擦力，用一鋼絲與摩擦力測量傳感器相連，摩擦力測量傳感器將測得的信號傳遞到摩擦力測量顯示系統進行數字顯示和自動記錄，并與設定的摩擦力值比較，當超過設定值時，主軸自動停車保護并報警顯示。

摩擦副由油盒外的一環狀加熱器來加熱，當需要加溫時，將環狀加熱器接上電源，并將溫控表開關置于開的位置。熱點偶是測溫元件，測得的信號經溫度測量控制系統對摩擦副的溫度進行數字顯示和自動記錄，并與設定的溫度值比較，并將比較信號反饋到加熱器，對溫度進行閉環控制。當實際溫度超過設定值時，報警系統進行報警顯示。

試驗機的拆箱、吊裝與安裝

試驗機罩有機衣裝在包裝箱內，由四個螺釘固定在箱座上。在拆箱前應首先檢查箱體外部有無損壞，拆箱后拿掉機衣和附件箱罩，檢查試驗機在運輸過程中有無因過大振動對試驗機造成損壞等不良現象。在試驗機的左側放有工具附件箱和文件包，應先閱讀“使用說明書”再根據裝箱單檢查附件、工具和隨機文件是否齊全。在試驗機的機座上有四個起吊螺釘，用來吊運試驗機，松開試驗機的四個固定螺釘即可將試驗機吊往安裝的位置，并將四個防震墊鐵上好，待安裝完畢后，可將四個起吊螺釘取下。

本試驗機不需要打混凝土基礎，可放置在一般平整水泥地面上。如果裝在樓層上應避開空心樓板。

試驗機調整完成后，擦去試驗機上的防銹油和脂，解開繩帶，在仔細閱讀本說明書后即可進行操作調試運轉。
