SH406全自動結晶點測定儀由五部分構成。其中包括浴槽制冷系統、浴槽加熱系統、電機攪拌系統、彩色觸摸屏人機交互系統和打印、導出系統。儀器浴槽采用酒精作為制冷劑，采用壓縮機制冷技術，浴槽最低溫度可達到-10℃。當檢測結束之后，考慮到有的使用者還要繼續做試驗，制冷機不關閉，如果不使用或者想加熱浴槽可以手動操作。點開系統設置，想加熱或停止制冷點開啟或關閉即可，冷浴中自帶的升溫系統可以使之升溫（零上15℃或根據需要自定），或關機自動升溫都可以。

儀器自帶7寸彩色觸摸屏，屏幕可以實時顯示試樣和冷浴的溫度及溫度曲線；用戶可以實時設置預期結晶點；修改儀器時間，試驗結束后，儀器自動打印結果；同時對試驗結果進行存儲，采用嵌入式系統設計，用戶可以查看歷史數據。

（二）系統具有以下特點：

1 結構緊湊；

2 采用嵌入式系統設計，試驗全過程自動檢測；

3 7寸真彩色觸摸屏讓使用變得簡單；

4 測量精度高；

5 重復性好；

四、準備工作

1、儀器開箱之后，請按照裝箱單清點配件，如有破損請與我公司聯系。

2、儀器要垂直搬運，傾斜度沿儀器高度擺角不超過30度角，安放在避光處，放置要平穩，否則儀器啟動之后會有震動，影響儀器使用壽命。

3、開機前（首次要加入酒精）檢查冷浴中酒精液位，保證酒精液位要超過冷浴中的制冷盤路和試樣的液位，當酒精不足時，一定要先加足酒精，然后再進行實驗。

4、將儀器電源接到容量在220V/10A以上的插座中，注意必須有良好的接地線。

5、把式樣放入標配試管中，試樣填充到刻度線即可。

6、將試管放置在冷卻液中，塞緊瓶塞。

7、調整試管攪拌器的合適位置，使傳感器在攪拌器的圈內正中。

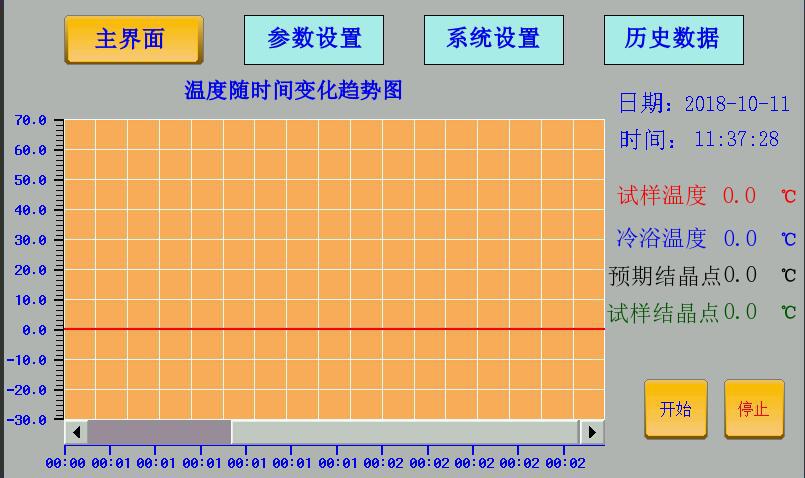

8、打開電源，點擊觸摸屏，進入主控界面。
